DURAFLEX-Sprungbretter und DURAFIRM-Unterbauten (Verstell­anlagen) sind ein weltweit verwendetes Spitzen­produkt und für den Dauereinsatz bei hoher Publikumsfrequenz geeignet. Das hochwertige Material (Spezial-Aluminium-Legierung) gewährleistet eine lange Lebensdauer und bewährt sich auch speziell bei Verwendung im Außenbereich.
Dura/Maxiflex-Sprungbretter und Durafirm-Anlagen werden seit 1959 bei allen Olympischen Spielen und auch bei allen anderen maßgeblichen Wettkämpfen weltweit exklusiv verwendet.





SPRUNGBRETTER

Schnittansicht Duraflex-Sprungbrett

WASSERSPRUNGBRETT orig. DURA/MAXIFLEX
488 cm lang, 50 cm breit, aus Leichtmetall, in einem Stück gepreßt, mit eingenieteter Versteifung, Oberseite mit Raubelag, samt 8 Vinyl-Gummischuhen; 1 Jahr Garantie auf den Metallkörper (bei Verwendung mit orig. Durafirm-Unterbau)

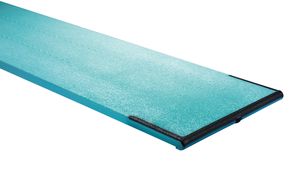

Sprungbrett Duraflex

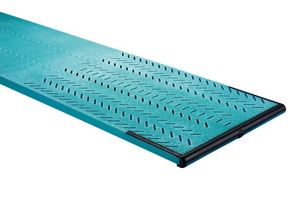

Sprungbrett Maxiflex

4010010
WASSERSPRUNGBRETT orig. 'DURAFLEX' für Publikumsbetrieb

4010030
WASSERSPRUNGBRETT orig. 'MAXIFLEX Mod. B' für internationale Wettkämpfe, superelastisch durch Profilverjüngung vom Walzenbereich zum Brettende, sowie schräge Lochung im vorderen Bereich (um das Gewicht der Brettspitze zu reduzieren)


ERSATZTEILE:

4010100
BRETTSCHRAUBE mit Mutter 5/8", rostfrei (board bolt)

4010200
CORNERPIECE links 'PM 108-L', Kunststoffecke

4010202
CORNERPIECE rechts 'PM 108-R', Kunststoffecke

4010220
GUMMISCHUHE 30" (vinyl channels) MP-112 für 1 Dura/Maxi-flex-Sprungbrett (8 Stk), einschl. Kleber, p. Garn.

4012258
2-KOMPONENTEN-FARBE aqua-blau für Dura/Maxiflex-Brett MP106





SPRUNGANLAGEN

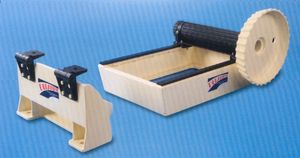

Sprunganlage Durafirm

4012030
WASSERSPRUNGANLAGE orig. 'DURAFIRM'für Publikumsbetrieb und int. Wettkämpfe aus Spezial-Aluminium-Guß, mit verstellbarer, vorderer Auflagewalze aus profiliertem Leichtmetall mit Teflonbeschichtung, mit Fußrad verstellbar, hinteres Lager mit Nylonlagerung; einschl. 2 Brettschrauben, sowie Unterlegscheiben (PA, Pertinax und V4A)
(ohne Bodenbefestigungsschrauben - 6 Stk. erforderlich)

4012032
WASSERSPRUNGANLAGE orig. 'DURAFIRM' - Sonderausführung mit geringerer Höhe (für vorhandene Betonsockel > 635 mm über Wasserspiegel), sonst wie vor

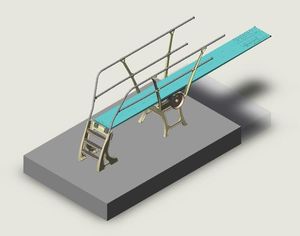

Sprunganlage Durafirm 1m

4012035
WASSERSPRUNGANLAGE orig. 'DURAFIRM' mit 1 m-Unterbau, samt beidseitigem Doppelgeländer aus rostfreiem Stahlrohr und rutschsicheren Auftrittstufen, sonst wie vor;
in 4 verschiedenen Höhen lieferbar - bei Bestellungunbedingt den Abstand Montagegrund/ Wasseroberflächeangeben; (ohne Bodenbefestigungsschrauben - 8 Stk. erforderlich)

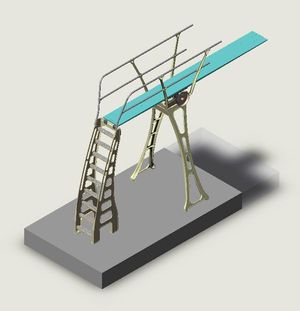

Sprunganlage Durafirm 3m

4012037
WASSERSPRUNGANLAGE orig. 'DURAFIRM' mit 3 m-Unterbau, samt beidseitigem Doppelgeländer aus rostfreiem Stahlrohr und rutschsicheren Auftrittstufen, sonst wie vor;
in 3 verschiedenen Höhen lieferbar - bei Bestellung unbedingt den Abstand Montagegrund/ Wasseroberfläche angeben; (ohne Bodenbefestigungsschrauben - 8 Stk. erforderlich)

Auf diesen Anlagen können alle von uns angebotenen Sprungbrett-Typen verwendet werden.



4012100
BODENBEFESTIGUNGS-SCHRAUBE M16 V4A rostfrei samt Muttern und Klebeanker(oder Durchschraube mit Druckplatte für Plattform)

4012110
SCHEIBEN-SET Polyamid (round shim set) MP 107



DURAFIRM - ERSATZTEILE

Eine detaillierte Skizze für die Ersatzteile senden wir auf Anforderung gerne zu.

Vorderes Lager

    4012200  AUFLAGEWALZE (Roller) 523S
    4012203  FUSSRAD (Footwheel) R510S
    4012206  WALZENLAGER (Roller Bearing) 524
    4012212  WALZENBÜGEL (Roller Clamp) 521
    4012215  SCHRAUBE für Walzenbügel, samt Sicherungsmutter (Ro.Clamp Stud w. Nut) 533/SF152
    4012218  WALZENBLOCK-SET (Roller-Block-Set) 517 - bestehend aus:1 Walzenblock, 1 Gleitlager, 1 Walzenbügel, 1 Walzenlager, 1 Gummipuffer, 1 Fixierungs-Winkel, 2 Verbindungsplatten-Schrauben, 1 Fixierungswinkel-Schraube + Mutter, 2 Walzenbügel-Schrauben + Muttern
    4012221  VERBINDUNGSPLATTE (Tie Plate) 522/526, inkl. 4 Schrauben m. Muttern u. Scheiben
    4012227  GLEITLAGER (Slide Bearing) 518
    4012230  GUMMIPUFFER (Rubber Bumper) 515
    4012233  FIXIERUNGSWINKEL (Anti Rattle Clamp) 516
    4012235  SCHRAUBE f. Fixierungswinkel mit Sicherungsmutter (Anti Rattle Bolt) 528/SF111
    4012238  GLEITSCHIENE (Track) C208A inkl. 5 Schrauben
    4012240  RAHMEN vorderer aus Alu-Guß (Stand Box) SB 404, inkl. Gleitschienen
    4012251  FETTPRESSE (GreaseGun)PM110
    4012254  FETT für Fettpresse, 3 oz.-Tube (Grease Mystic JT-6) PM 111
    4012257  2-KOMPONENTEN-FARBE cremeweiß für Durafirm-Unterbau MP 105

Hinteres Lager
    4012260  LAGERBLOCK hinterer (Short Stand Anchor) SB 501 E
    4012263  LAGER-GELENK hinteres (Hinge Assembly) C 202 einschließlich 4 Stück Mutterschrauben
    4012266  ACHSE (Hinge Pin) C 203
    4012270  NYLON-BUCHSE (Nyliner) C 209
    4012273  GUMMIRING (O-ring) C 210, Ø 13 x 3

Montageanleitung und -skizze, sowie Pflege- und Wartungshinweise finden sie unter DOWNLOAD im PDF-Format.





SPRUNGTURM

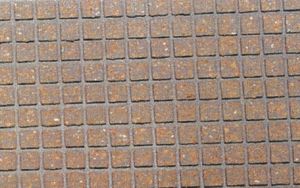

Plattformbelag Treadmaster

PLATTFORMBELAG 'Tread-Master AF/DB' 6 mm stark, aus Gummi-Kork-Verbundmaterial, grau, besonders rutschhemmend, witterungs- und fäulnisbeständig, zum Aufkleben auf Holz-, Beton-, Asphalt- oder Nirostaplattform (von FINA für Sprungturmplattformen empfohlen)
für den jeweiligen Untergrund erforderliche Klebstoffe und Vorstriche auf Anfrage

4012082
PLATTFORMBELAG 'Tread-Master AF/DB' 6 mm stark, Plattengröße 1000 x 500 mm

4012084
PLATTFORMBELAG 'Tread-Master AF/DB' 6 mm stark, Plattengröße 1100 x 1000 mm

4012086
PLATTFORMBELAG 'Tread-Master AF/DB' 6 mm stark, Plattengröße 1600 x 1000 mm


Wir können Ihnen auch eine Überprüfung Ihrer Sportanlagen durch einen Sachverständigen anbieten (Inspektion lt. EN 13451-10 und Kontrolle der Duraflex-Anlagen nach Hersteller-Richtlinien).

Die aktuelle Preisliste senden wir auf Anforderung gerne zu.
Kosten für eine fachgerechte Montage bieten wir Ihnen gerne auf Anfrage projektbezogen an.


Die Marken Duraflex und Durafirm gehören zu Duraflex International Corp., Sparks, Nevada, USA.
